Mau bikin kabel LAN sendiri tapi masih bingung urutan warnanya? Tenang, bikin kabel LAN tipe straight itu gampang banget asal tahu langkahnya. Artikel ini bakal ngebahas cara membuat kabel LAN straight lengkap dengan urutan warna, alat yang dibutuhkan, sampai tips biar hasilnya rapi dan awet.
Panduan ini cocok buat pelajar, teknisi jaringan, staf IT, sampai pemula yang pengin belajar networking dari nol.
Baca Juga: Cara Memisahkan Kata Otomatis dengan Text to Column
Apa Itu Kabel LAN Straight?
Kabel LAN straight merupakan kabel jaringan yang digunakan untuk menghubungkan dua perangkat berbeda jenis, seperti:
- Komputer ke switch
- Laptop ke router
- PC ke hub
Disebut straight karena susunan warna kabel di kedua ujungnya sama persis.
Berbeda dengan kabel crossover yang urutan warnanya berbeda di setiap ujung, kabel straight justru paling sering dipakai di jaringan rumahan, kantor, sekolah, dan warnet.
Alat dan Bahan yang Dibutuhkan
Sebelum mulai, siapin dulu perlengkapan berikut:
-
Kabel UTP (Unshielded Twisted Pair) – biasanya tipe Cat5e atau Cat6
-
Konektor RJ45 – minimal 2 buah
-
Tang crimping – alat untuk menjepit konektor
-
LAN tester (opsional) – buat ngetes hasil crimping
- Gunting (Opsional)
Urutan Warna Kabel LAN Straight (Standar T568B)
Standar yang paling sering dipakai di Indonesia adalah T568B. Berikut urutan warnanya dari kiri ke kanan, dengan posisi klip konektor di bawah:
- Putih Orange
- Orange
- Putih Hijau
- Biru
- Putih Biru
- Hijau
- Putih Cokelat
- Cokelat
Catatan penting:
Urutan ini harus sama persis di kedua ujung kabel supaya jadi kabel straight.

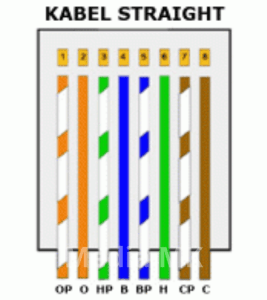

Kabel Jaringan Straight
Langkah-langkah Cara Membuat Kabel LAN Straight
1. Kupas Kulit Kabel
Kupas bagian luar kabel UTP sekitar 2–3 cm menggunakan tang crimping. Lakukan dengan hati-hati supaya bagian dalam nggak rusak.
2. Pisahkan dan Luruskan Kabel
Setelah terbuka, kamu bakal lihat 8 helai kabel kecil dengan warna berbeda. Pisahkan dan luruskan satu per satu supaya gampang diatur.
3. Susun Warna Sesuai Urutan
Susun kabel sesuai standar T568B:
Putih Orange – Orange – Putih Hijau – Biru – Putih Biru – Hijau – Putih Cokelat – Cokelat
Pastikan urutannya rapi dan sejajar.
4. Potong Ujung Kabel
Potong ujung kabel supaya semua helai sejajar dan panjangnya sama, sekitar 1,2 cm.
5. Masukkan ke Konektor RJ45
Masukkan kabel ke dalam konektor RJ45 sampai mentok. Pastikan setiap kabel masuk ke jalurnya masing-masing.
6. Crimping
Masukkan konektor ke tang crimping, lalu tekan kuat sampai terdengar bunyi klik. Ini berfungsi untuk mengunci kabel di dalam konektor.
7. Ulangi di Ujung Satunya
Lakukan langkah yang sama di ujung kabel lainnya dengan urutan warna yang sama.
8. Tes Kabel LAN
Gunakan LAN tester untuk memastikan semua pin terhubung dengan baik. Kalau lampu indikator menyala berurutan, berarti kabel sukses dibuat.
Tips Biar Kabel LAN Awet dan Stabil
- Gunakan kabel UTP berkualitas supaya sinyal lebih stabil
- Pastikan crimping benar-benar kuat
- Jangan menekuk kabel terlalu tajam
- Hindari tarikan berlebihan
- Gunakan boot protector di ujung konektor
Kesalahan Umum Saat Membuat Kabel LAN
Beberapa kesalahan yang sering bikin kabel gagal berfungsi diantaranya urutan warna salah, kabel tidak masuk penuh ke konektor, crimping kurang kuat dan ada serabut kabel yang terpotong. Kalau salah satu terjadi, koneksi bisa lemot atau bahkan tidak terhubung sama sekali.
Kapan Harus Pakai Kabel Straight?
Kabel straight digunakan untuk:
- PC ke switch
- Laptop ke router
- Server ke hub
- Access point ke switch
Singkatnya, jika perangkatnya berbeda jenis, gunakan kabel straight.
Cara membuat kabel LAN straight sebenarnya gampang banget kalau sudah tahu urutan warna dan langkahnya. Dengan alat sederhana dan sedikit latihan, siapa pun bisa bikin kabel LAN sendiri tanpa harus beli jadi.
Selain lebih hemat, bikin sendiri juga bikin kamu lebih paham soal dasar jaringan komputer. Skill ini kepakai banget di dunia kerja, terutama di bidang IT, teknisi jaringan, dan administrasi kantor.
